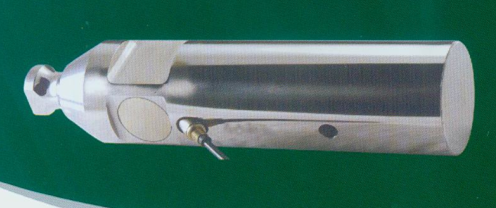

| 【GX-4-50KLB】美國AC稱重傳感器,ACCUCHAMPGX-4-50KLB傳感器 |
| 發布人：稱重傳感器 發布時間：2015/9/7 9:10:30 點擊量：1103 |
美國AC ACCUCHAMPGX-4-50KLB稱重傳感器【廣州★蘭瑟電子】多年來一直為衡器制造、石油化工、食品生產、機械制造、鋼鐵、礦山、水泥、紡織等行業提供精確、可靠、專業的產品及技術服務。美國ACACCUCHAMPGX-4-50KLB稱重傳感器，作為計量產品除了符合0IML國際建議還必須符號各國的計量法規，在銷往世界各國產品的同時，都經過了各國的計量器具型式試驗。
產品類別：美國ACCUCHAMP AC GX-4-50KLB稱重傳感器
描述：
稱重傳感器可用于一些高難度的應用，并保證其安全性。剪切網狀設計保證在超負載情況下也可正常運作，具有卓越的性能。
額定量程(R.C.)1tf, 2tf, 3tf, 1kgf, 2kgf, 5kgf, 10kgf, 20kgf, 50kgf, 100kgf, 300kgf, 500kgf
額定輸出(R.O.)0.7mV/V to 1.2mV/V
非線性≤1.0% R.O. (1tf~3tf : ≤2% R.O.)
滯后≤1.0% R.O. (1tf~3tf : ≤2% R.O.)
重復性1.0% R.O.
零點平衡±5% of R.O.
輸入阻抗350Ω ±10%
輸出阻抗350Ω ±5%
可用溫度范圍-20 to +70℃
可用電壓5V DC
安全過載150% R.C.
導線長度Φ3 4core cable, 3m
The importance of the application to challenge facing industrial development platform, the Internet of things era, intelligent connected devices will exist in the number of tens of billions of level, far beyond the mobile Internet era billions of networking equipment, a huge number of intelligent interconnection equipment to promote software highlights in the position in the industry.
①輸出信號不受測力點方位改動的影響。當一般彈性應變梁接受載荷時,發作彎曲,正應力正比于梁的彎矩,而彎矩又正比于力作用點的距離,因此力作用點方位的改動會引起測量過失。而剪切梁式稱重傳感器由所以測量其切應變,而切應變與切力成正比,切力在梁上為一常數與彎矩?zé)o關,所以力作用點方位的改動不影響傳感器的輸出;
②線性好、精度高。由于應變計是貼在工字梁腹板上,并與基地軸線成45°的方位上,它只測量與切應力對應的主應力,不受彎曲應力的影響,所以線性好、精度高;
③傳感器受拉伸、緊縮時,切應力的高低與分布根柢相同,即傳感器的拉伸、緊縮輸出靈敏度根柢相同,所以分外適用于一同測量拉和壓的方針;
④高度低,體積小,重量輕,易于設備和修補;
⑤結構簡略,易于密封,長期安穩性好,經久耐用;
⑥抗側向能力強。當作用力P沿正向作用時,沿X或Y方向的力均為側向力。Y方向的側向力使X—Y平面內發作彎曲。
具體詳細資料以及安裝要項請咨詢蘭瑟電子工程師，以蘭瑟電子工程師解答為準。
傳感器小知識： 稱重傳感器的數量和量程
傳感器量程的選擇可根據秤的最大稱量值、選用傳感器的個數、秤體的自重、或許發生的最大偏載及動載等要素歸納評估來判定。一般來說，傳感器的量程越接近分配到每個傳感器的載荷，其稱量的準確度就越高。但在實習運用時，因?yàn)榧釉趥鞲衅魃系妮d荷除被稱物體外，還存在秤體自重、皮重、偏載及振動沖擊等載荷，因此選用傳感器量程時，要考慮諸多方面的要素，確保傳感器的安全和壽數。
運用環境
一般情況下，高溫環境對稱重傳感器構成涂覆資料融化、焊點開化、彈性體內應力發生結構改動等疑問；粉塵、濕潤對稱重傳感器構成短路的影響；在腐蝕性較高的環境下會構成稱重傳感器彈性體受損或發生短路表象；電磁場對稱重傳感器輸出會發生攪擾。相應的環境要素下咱們有必要選擇對應的稱重傳感器才調滿足必要的稱重央求。
與其同時，蘭瑟電子還提供其他品牌的單點式稱重傳感器：
SP02C-AL,美國哈帝HARDY SP02C-AL稱重傳感器
SP01C-AL,美國哈帝HARDY SP01C-AL稱重傳感器
SPH03C-SS-30kg,美國哈帝HARDY SPH03C-SS-30kg稱重傳感器
|
|
|
|
