車載稱重傳感器

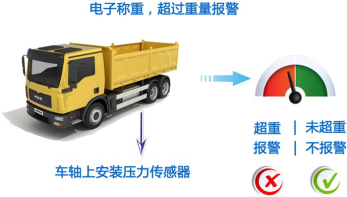

在每根車軸和車橋的橋殼上的特定部位安裝兩只或多只硅電容微距重力傳感器，當車輛貨箱里裝載的貨物發生重量變化時，這

個重量變化會引起車軸和橋殼的相應變形，傳感器就會準確地感應到這種受力變形情況，并把變形量轉化成電子信號，通過信

號電纜線傳輸到稱重控制器里。無論車輛是在靜止狀態或在行駛狀態，無論車輛運動狀態發生了什么變化，也無論道路狀況出

現什么情況，傳感器都會及時準確地把車軸和橋殼上的變形情況感應出來，為稱重控制器后續處理這些信號奠定了真實性和完

整性基礎。

每只硅電容微距重力傳感器實時感應所在位置的受力變形情況并轉換成電信號輸出，稱重控制器把每只硅電容微距重力傳感器

傳輸過來的信號進行精密測量和動態處理；與此同時，在車輛工作狀態（行駛、剎車、轉向、倒車、舉升等）信息的配合下，

通過綜合算法判斷，完成了對所裝載貨物重量的計算。

考慮到車輛在行駛過程中每根車軸和車橋受力變形情況的隨機性，也認識到車輛在行駛狀態與靜止狀態之間相互轉換時，各車

軸和車橋變形與恢復情況的復雜性，車載稱重系統假定了以下兩個前提條件：

① 車輛在行駛過程中所裝載貨物的重量無變化；② 當車輛由行駛狀態剛剛停下來時，需要經歷一段恢復期（大約 10 至 30 秒

可設置）后，各車軸和車橋受力變形情況才能趨于穩定。按照這樣的假設條件，車輛由行駛狀態剛剛停下來時，不能馬上開始

裝卸貨，需要等待一小段恢復期后，車載稱重系統才能進入正常工作狀態，此時開始裝卸貨物則稱重系統就能正確反應出裝卸

貨物的重量結果。當一臺車安裝完畢所有車載稱重系統產品部件后，在初次上電工作前，車廂內必須是空載的，給稱重系統提

供一個正確的首次工作條件。此時上電后，稱重控制器會自動確認系統的工作零點，計算出當前貨物重量為0。如果計算出的當

前貨物重量不是0，則需要給稱重系統發送“零點確認”命令，讓它把當前各個傳感器的受力狀態確認成系統的工作零點。

系統特色４：實時監測油耗的油位變送器

原理：采用高準確度、高靈敏度、高穩定性的瑞士原裝進口芯體及放大電路，將敏感元件和芯片放入不銹鋼殼體內，對不銹鋼

殼體進行全密封焊接，配通氣導管的防水電纜，使傳感器背壓腔與大氣聯通，測量液位不受氣壓影響，從而制成工業標準的4-

20mA信號輸出的產品特點：該產品準確定高，穩定性好，優質的密封和防腐蝕性能，可直接投入到水、油等液體介質中使用，

也可與其他煤礦檢測系統兼容使用。 全密封焊接，固態結構，無可動部件，可靠性好，使用壽命長，是測量郵箱靜態油位的最

佳選擇。
