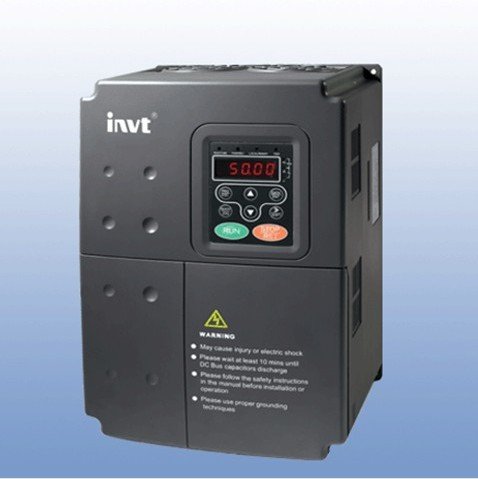

解析變頻器工作原理

變頻器原理是應用變頻技術與微電子技術的原理，通過改變電機工作電源頻率的方式來控制交流電動機的電力控制設備。使用

的電源分為交流電源和直流電源，一般的直流電源大多是由交流電源通過變壓器變壓，整流濾波后得到的。交流電源在人們使

用電源中占總使用電源的95%左右。

變頻器元件

變頻器元件
整流電路	電容C1	變壓器
壓敏電阻	霍爾元件	充電電阻
儲能電容	C2電容	電源板
驅動板	控制板

變頻器的應用

（1）通常，家用電器用得最多的是單相異步電動機，靠電容或電阻來分相。電機在工作時常處于短時重復狀態（開/停），如空調、冰箱等。這樣勢必帶來起動頻繁、噪聲大、電機壽命短、溫度穩定性差以及能耗高等一系列弊端。

（2）異步電機調速有許多方法，如變極調速、變轉差率調速和變頻調速等。前兩種轉差損耗大，效率低，對電機特性來說都有一定的局限性。

（3）變頻調速有兩種方法：一是交－直－交變頻，適用于高速小容量電機；二是交－交變頻。適用于低速大容量拖動系統。

一.變頻器使用注意事項：

1，  三相電源不可接入UVW輸出端；

2，  用500V電壓型兆歐表檢測電機絕緣時，需要首先將變頻器電源輸出端與電機斷開；

3，  正確有效的接地，接地電阻小于10歐姆；

4，  若變頻器存放兩年以上，通電時需要用調壓逐漸升高電壓；

5，  避免安裝在水滴飛濺的場合。

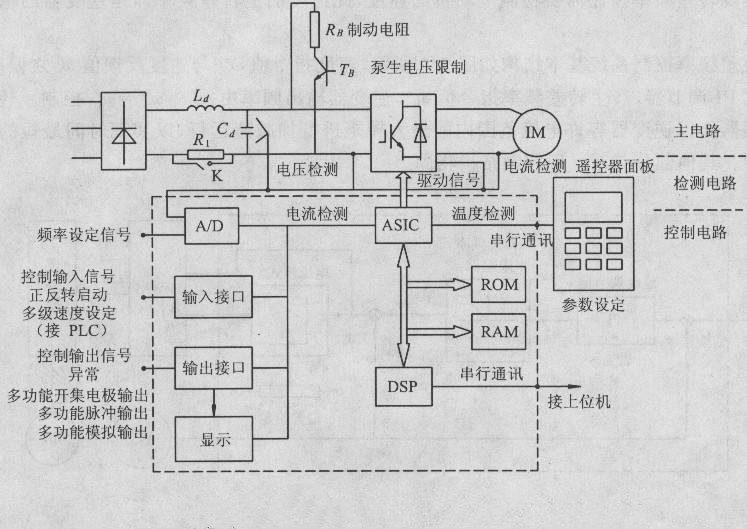

二.變頻器的工作原理：變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。把工頻電(50Hz

或60Hz)變換成各種頻率的交流電源，以實現電機的變速運行的設備，其中控制電路完成對主電路的控制，整流電路將交流電變

換成直流電，直流中間電路對整流電路的輸出進行平滑濾波，逆變電路將直流電再逆成交流電。對于如矢量控制變頻器這種需

要大量運算的變頻器來說，有時還需要一個進行轉矩計算的CPU以及一些相應的電路。變頻調速是通過改變電機定子繞組供電

的頻率來達到調速的目的。

變頻器調整必須知道的幾個技術參數

一、加減速時間

加速時間就是輸出頻率從0上升到最大頻率所需時間，減速時間是指從最大頻率下降到0所需時間。

二、轉矩提升

又叫轉矩補償，是為補償因電動機定子繞組電阻所引起的低速時轉矩降低，而把低頻率范圍f/V增大的方法。設定為自動時，可

使加速時的電壓自動提升以補償起動轉矩，使電動機加速順利進行。

三、電子熱過載保護

本功能為保護電動機過熱而設置，它是變頻器內CPU根據運轉電流值和頻率計算出電動機的溫升，從而進行過熱保護。本功能

只適用于“一拖一”場合，而在“一拖多”時，則應在各臺電動機上加裝熱繼電器。

四、頻率限制

即變頻器輸出頻率的上、下限幅值。頻率限制是為防止誤操作或外接頻率設定信號源出故障，而引起輸出頻率的過高或過低，

以防損壞設備的一種保護功能。
