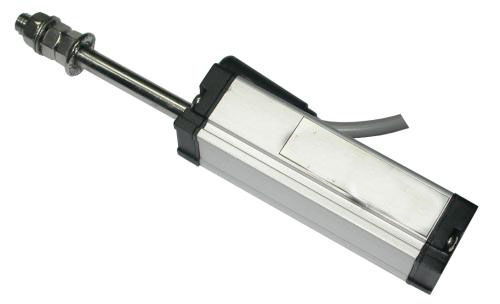

如何正確使用英國RDP電子尺

1.了解英國RDP電子尺的技術參數；

耐磨壽命: >100X10的6次方

可重復性;0.01mm

最大允許工作電壓;42V

解析度: 無斷解析

拉桿:兩端絞接型,或滑塊型,通用型,或微型.,

表面電泳防靜電和輻射

高耐磨工程滑環和密封

全部為抗寒、耐高溫抗老化型: -60℃ ～ +150℃

全部采用高防護等級: 拉桿式IP67,滑塊式IP57.

2. 防止靜電干擾

靜電干擾和調頻干擾很容易使電子尺顯示數字跳動。設備的強電線路與電子尺的信號線分開線槽。電子尺應使用強制接地支

架，且使電子尺外殼（可測量端蓋螺絲與支架之間的電阻，應小于1Ω電阻）良好接地，信號線使用屏蔽線，且在電箱的一端應

予將屏蔽線接地。

3、不能接錯電子尺的三條線

“1”、“3”線是電源線，“2”是輸出線，除電源線（“1”、“3”線）可以調換外，“2”線只能是輸出線。

上述線一旦接錯，將出現線性誤差大，出現控制非常困難,控制精度差，容易顯示跳動等現象。

4、供電電源要有足夠的容量

5、安裝對中性要好

角度容許±12°誤差，平行度容許±0.5mm，如果角度誤差和平行度誤差都偏大，就會導致顯示數字跳動。在這種情況下，一定

要對角度和平行度的調整。

6、防止短路

位移傳感器電子尺工作過程中,有規律的在某一點顯示數據跳動或不顯示數據,這種情況就要檢查連接線絕緣是否有破損并與機器

的金屬外殼有規律的接觸引發的對地短路。

7、避免老化

對于使用時間很久的電子尺，密封老化，可能有很多雜質，并有油、水混合物，影響電刷的接觸電阻，導致顯示數字跳動，可

以認為是位移傳感器電子尺本身的早期損壞。

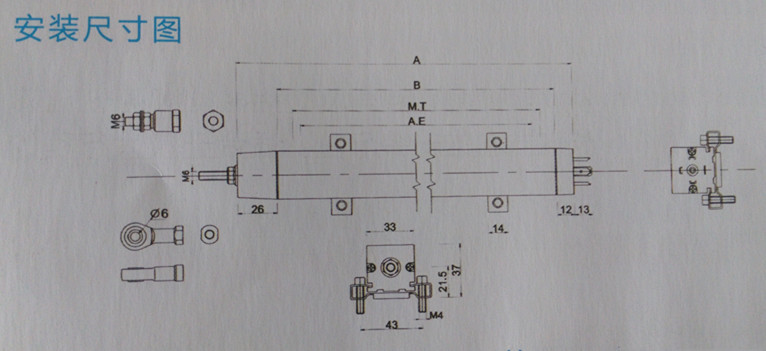

英國RDP電子尺安裝尺寸圖:

英國RDP電子尺如何選擇

1、要求的準確度、線性度

2、期望量程范圍

3、可重復性/分辨率

4、要求扭矩(低)

5、環境、振動、粉塵溫度、濕度

6、電氣行程

7、要求速度以及期望價格和壽命

英國RDP電子尺使用方法步驟

一、安裝電池

1、按照電池室箭頭的方向去放;

2、蓋是推滑開的，電池室里有正負(+和-)兩極，

3、打開蓋子

4、當顯示電量低時或者是測距儀不能運行時，請更換電池。

警示：如果是一個月或者是一個月以上不用，請把電池取出，以免電池長時間不用漏液損壞儀器。

二、測距儀的穩定化處理：

此儀器對溫度和濕度很敏感，在使用之前，等15—30分鐘直到測距儀穩定到室溫。

三、測距儀的開關的使用：

要打開此儀器，請按“MEASURER”即使在黯淡的光線下也能很容易顯示屏幕，等電壓穩定了，就可以看到當時的環境溫度。30

秒如果不用就自動關閉。

四、具體測量：

1.請按一下“MEASURE”，此儀器的雷達將會測出儀器到達所要測的另一端。

2.使儀器的底部靠近墻壁，大概是天花板到地板的距離。確保你測量的距離之間沒有障礙物，你的頭或者你的手不要在測量儀

的前面。

3.重復按“FEET”或者“METER”， “FEET”表示以英尺測量，或者是出現“METER”表示以米測量。

每日資訊:

當火花機電子尺受到信號干擾電子尺就很容易也受到干擾而使坐標位置顯示不準確。由于電子尺本身又是根據脈搏來檢測位置

距離的。當產生干擾信號時就會不準

1、電子尺的信號線長度應該適宜，長度越長越容易造成干擾；

2、電子尺電源最好是獨立的穩壓電源；

3、電子尺的電源地、隔離網接地以及外殼的接地要按規定連接妥當。
