托利多稱重顯示控制器實際操作步驟

托利多稱重顯示控制器工作原理

稱重控制顯示儀表接受稱重傳感器輸出的模擬信號，經內部采集處理后，計算并顯示出秤體上物料的重量值。對秤體上物料的

重量值與設定值的進行比較，如果重量值達到了設定值，控制器就輸出控制信號給執行設備

托利多稱重顯示控制器技術指標

允　差：0～50d ±0.35d

XK315A2-6

XK315A2-6

50～200d ±0.7d

200～1000d ±1.5d

顯示范圍:500 ～10000

最大凈輸入值：2.5～25Mv

激勵源：12V±5%具有長導線補償

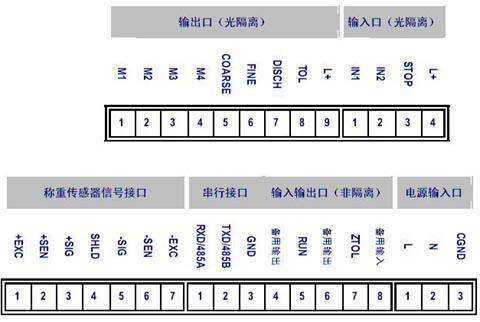

輸入特性：電阻應變式傳感器輸入信號

累加光電隔離輸入信號

輸出特性：4組定值轉換接點輸出信號，接點容量DC　24V　3A；AC　220V　3A

托利多稱重顯示控制器實際操作步驟

一. 開機及開機自動置零

1. 接通交流電源并打開電源開關后，儀表進行“9999999”～“0000000”的筆劃自檢，完成后自動進入稱重狀態。若使用外置

蓄電池，則需接好蓄電池連接線，打開電源開關后，再按一下直流啟動開關，儀表才能進入筆劃自檢狀態。

2. 在筆劃自檢過程中，按任意鍵停止自檢。

3. 開機時，如果秤上的重量偏離零點，但仍在設置的范圍內，儀表將自動置零。開機置零范圍的參數選擇、設置方法詳見標定

的有關章節。

正常工作時應把標定開關撥到禁止標定的位置（左邊）。

二. 手動置零 （半自動置零）

1. 按[置零]鍵，可以使儀表回零，此時零位標志符亮。

2. 顯示值偏離零點,但在置零范圍以內時，[置零]鍵起作用。否則[置零]鍵不起作用，置零范圍的參數選擇、設置方法詳見標

定的有關章節。

3. 只有穩定標志符亮時，可以進行置零操作。

三. 去皮功能操作

1. 本儀表提供三種去皮方式：

①. 一般去皮：

在稱重顯示狀態下，顯示重量為正且稱量穩定時，按[去皮]鍵，可將顯示的重量值作為皮重

扣除，此時儀表顯示凈重為 0，去皮標志符亮。

②. 預置皮重：

在稱重顯示狀態下，按[預置皮重]鍵，儀表顯示[P ***.**]，此時顯示的數值為原皮重值。若需設置新的皮重值，則可用數字鍵

送入后，再按[輸入]鍵確認即可。

③. 按車號調用皮重：

在稱重顯示狀態下，按[車號]鍵，儀表顯示[o *****]，用數字鍵送入正確的車號后，再按[去皮]鍵即可，此時儀表從內存中找

到與該車號對應的皮重值，調出使用。

2. 在稱重顯示狀態下，可連續去皮。當皮重為零時去皮標志符熄滅；當儀表符合置零條件時，按[置零]鍵也可使皮重為零，去

皮標志符熄滅。

四. 日期與時間的設置及操作

1. 在稱重顯示狀態下，按[日期]鍵，日期指示燈亮，儀表顯示當前的日期。如果正確，按[輸入]鍵或[稱重]鍵退出；如果不正

確，用數字鍵送入正確日期后，按[輸入]鍵即可。

2. 在稱重顯示狀態下，按[時間]鍵，時間指示燈亮，儀表顯示當前的時間并自動走時。如果時間正確，則直接按[輸入]或[稱重]

鍵退出；如時間不正確，則用數字鍵送入正確的時間后，再按[輸入]鍵即可。

五. 蓄電池使用

1. 當使用蓄電池供電時，顯示窗左方的“電池電量”指示符會指示當前蓄電池所剩的電量；三個指示符全亮表明電量充足；下面

的兩個指示符亮表明電量較足；只有zui下面一個指示符亮，表明電量不足。電量不足時應考慮給蓄電池充電，如繼續使用則蓄

電池電量繼續減少，儀表會自動切斷電源以保護蓄電池。

2. 把蓄電池連到儀表上，再接通交流電源，儀表就會對蓄電池充電（充足約需30 小時），如需快速充電請使用專用充電器。

3. 蓄電池使用時，務必先充足電后再使用。

4. 蓄電池連接線上標有紅色的插頭為正（+），與蓄電池正極相連；標有黑色的插頭為負（－），與蓄電池負極相連。
