稱重顯示控制儀表安裝使用注意事項

稱重儀表也叫稱重顯示控制儀表，是將稱重傳感器信號(或再通過重量變送器)轉換為重量數字顯示，并可對重量數據進行儲

存、統計、打印的電子設備，常用于工農業生產中的自動化配料，稱重，以提高生產效率。

一、稱重顯示控制儀表技術參數：

工作環境 溫度：0-50℃ 顯示 雙5位高亮度紅色LED

濕度：20-90%RH

輸出激勵電壓 9V 5%(給傳感器供電)，電流 50MA

測量精度 0.2%F.S 1個字 電源電壓 AC195～242V，耗電量〈5w 測控周期

0.2秒;可提高到0.05秒

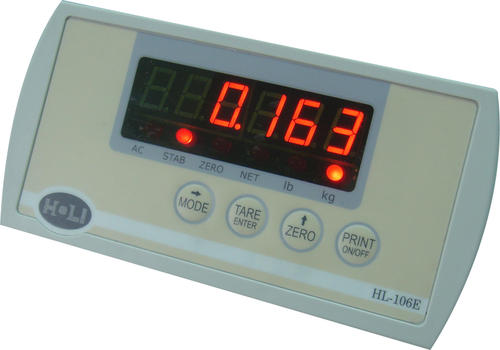

二、稱重顯示控制儀表按鍵簡介：

SET 鍵：設置鍵

鍵：移位鍵或去皮鍵(峰值儀表)

鍵：上升鍵

CLR 鍵：峰值清零鍵或去皮鍵(上下限儀表)

三、稱重顯示控制儀表外形尺寸：

稱重顯示控制儀表安裝使用注意事項：

1.安裝：一般應選擇清潔、干燥、通風、溫度適宜的環境放置儀表。儀表位置應固定，不要經常移動，否則可能導致信號電纜

插頭內部引線脫落而產生故障。

2.電源：稱重儀表(如8142、8530等系列)大多使用220伏交流電源，電壓允許變化范圍一般為187伏---242伏。

3.接地：稱重儀表應連接獨立且良好的接地線(接地電阻<4歐姆，接地引線應盡量地短)。應定期檢查地線連接點是否接觸良

好。因為經過較長時間后，各連接點產生氧化，銹蝕等情況會使儀表實際上不起作用。

4.防曬：應避免陽光直射在儀表黑色外殼上，否則有可能會使儀表工作環境超過額定溫度范圍而損壞。

5.防水：一般情況下，儀表工作環境的濕度雖可達95%，但都規定不能產生結露。特殊的具有防水功能的不銹鋼外殼儀表除

外。

6.防腐：腐蝕性物質不能滲進儀表內部，否則會對線路板上的器件和線路板本身產生腐蝕，時間一長，可能會使儀表報廢。即

使是具有防腐功能的儀表，如果封閉不嚴，也會有同樣的結果。

7.防雷擊：電子衡器屬于弱電系統，容易受到雷電的襲擊而損壞部件

8.防強電：220伏以上的電源火線意外地搭到秤臺或利用秤臺作地線，在秤臺上進行電焊操作都有可能損壞儀表。

9.清潔：在工業環境下，儀表外殼上會有積灰或受到污染，必須在斷電情況下經常用濕抹布擦干凈。

10.防靜電：一旦儀表損壞，就要送修。有的單位為了使來回傳遞的速度加快，喜歡把儀表的PCB板拆下來，用特快專遞郵寄，

這就產生一防靜電的問題。
