品牌：日本UNIPULSE尤尼帕斯

型號：F701-S

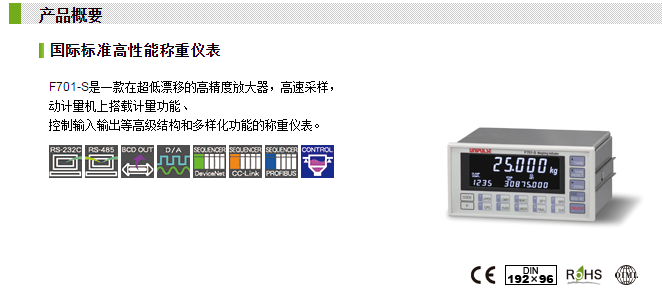

LCD高清通用型稱重儀表日本UNIPULSE尤尼帕斯F701-S稱重控制儀表技術參數

模擬部分
激勵電壓	DC5V±5% 輸出電流：90mA以內 遠程操作方式 （可以并聯6個350Ω的傳感器）
信號輸入范圍	－0.5～3.0mV/V、0～3.0mV/V（OIML R76-1對應時）
零點調整范圍	數字演算的自動調整方式 －0.2～2.0mV/V、0～2.0mV/V（OIML R76-1對應時）
量程調整范圍	數字演算的自動調整方式 0.3～3.0mV/V、0.6～3.0mV/V（OIML R76-1對應時）
最小輸入分度	0.15μV/count、0.5μV/count（OIML R76-1對應時）
精度	非線性 0.01%/FS以內   零點漂移 0.025μV/℃ RTI typ   量程漂移 1ppm/℃ typ
A/D轉換器	速度…300次/秒 分辨率…24bit（二進制）
最小指示分辯率	1/10000、1/6000（OIML R76-1對應時）
二次校正	等價輸入校正 二次校正時的最小指示分辨率：1/1000（常溫）

設定部分
設定方法	用鍵盤操作設定（發音薄膜鍵盤） 或者在裝有選擇RS-485時，可從主計算機設定
設定存儲	校正值和一部設定儲存到NOV.RAM（不揮發性RAM） 其他的設定儲存到F-RAM（不揮發性RAM）
設定值的保護	可以進行設定值或校準值的保護（LOCK開關、軟件LOCK）
設定項目	上限／下限／近零／大投入／定量前／落差／過量／不足／定量／比較禁止時間／判別時間／完成信號輸出時間／補正時間／自動落差限值／稱重功能1／稱重功能2／皮重設定／皮重顯示／數字低通濾波器／移動平均式數字濾波器／MD／ZT時間／ZT幅／積算比較選擇／積算定量（上位4位）／積算定量（下位5位）／積算次數／稱重功能3／功能鍵禁止・LOCK／外部輸入選擇1／外部輸入選擇2／外部輸出選擇1／外部輸出選擇2／錯誤輸出選擇／預備輸出選擇／密碼輸入／封袋輸出時間／卸料時間／計量開始時間／AZ次數／判定次數／順控模式1／順控模式2／補充促進設定值／擴展功能選擇1／擴展功能選擇2／標定重量值／最大稱量值／最小分度／DZ限制值／顯示選擇1／重力加速度補正／凈重超量／總重超量／顯示選擇2／RS-485 I/F設定／RS-485 通信類型／RS-485 ID／發射延遲時間／零點校正／量程校正／等價輸入校正／選件顯示

外部信號 訂購 PNP（Source）型，NPN（Sink）型時可以選擇
外部輸出信號 （16點）	大投入／中投入／小投入／完成 ／卸料／封袋／錯誤選擇1,2／輸出選擇1～6／預備1,2信號ON的時候，輸出晶體管為ON。 ※有必要在外部準備電源
外部輸入信號 （16點）	運轉允許／稱重開始／停止／卸料指令／手動卸料／卸料門開／累計復位／輸入選擇1～6／代碼1,2,4接點（繼電器，開關等）或者是無接點（晶體管，集電極開關輸出的TTL等）連接可能  ※有必要在外部準備電源

接口

RS-485 通訊接口（從Modbus-RTU，獨自格式中選擇） 232：RS-232C 通訊接口（選購件） BCO：BCD 輸出接口 Sink Type (選購件) BSC：BCD 輸出接口 Source Type (選購件) DAC：D/A 轉換接口 (選購件) ODN：DeviceNet 接口 (選購件) PRF：PROFIBUS 接口 (選購件) ※PROFIBUS-DPV0 CCL：CC-Link 接口 (選購件)

顯示部分
顯示器	字高18.5mm 液晶模塊顯示數字(7位) 副顯示:字高7.3mm（14位）
累計值	5位　符號:最上位是負號
累計值顯示	9位　※可切換到 累計次數（4位）,定量（5位）,代碼（1位）,總排料次數（6位）,排料次數（5位）
顯示次數	可選擇1、2、5、10、20 次/秒（系統速度是300次/秒）
最大稱量值	5位
最小分度	可在1～50之間設定 OIML R76-1對應時只以下的設定有效 0.001、0.002、0.005、0.010、0.020、0.050、0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10、20、50
小數點	從0、0.0、0.00、0.000中選擇
超量程顯示	LOAD：A/D轉換器輸入超量程 OFL1：凈重超量程 OFL2：總重量超出 最大稱量值＋9分度 -OFL2：最大稱量值負超量程或20分度負超量程 OFL3：總重超量程
中心零點顯示	顯示真實零點或各值中心、只顯示真實零點（OIML R76-1對應時）
狀態顯示	CLAMP／SP3／SP2／SP1／HOLD／ COMPL.／ZT／ZALM／STAB／TARE／NET／GROSS／NZ／ D.CHG／HI LIM／HI／GO／LO／LO LIM／CZ／LOCK

一般性能
電源電壓	AC100～240V(＋10％－15％) （自由電源50/60Hz）
消耗電力	15W max.
突入電流	2A、3mSec:AC240V平均負載狀態（常溫，開始時）
使用條件	溫度…使用溫度范圍 －10℃～＋40℃　保存溫度范圍 －20℃～＋85℃ 濕度…85%RH以下(無凝露)
外形尺寸	192(W)×96(H)×140(D) mm (不含凸起部分)
安裝尺寸	186 +2 -0(W)×92 +1 -0(H)mm ※安裝板的厚度在1.6～3.2mm
重量	約2kg

附屬品
AC輸入電源線(額定電壓125V)3m	1
傳感器接頭	1
傳感器接頭橡膠	1
外部輸出/輸入用接頭	1
使用說明書	1
橡膠襯墊	1
BCD輸出用接頭(BCD選購件安裝時)	1
DeviceNet用接頭(DeviceNet選購件安裝時)	1
CC-Link用接頭(CC-Link選購件安裝時）	1

選購件

品名
232	RS-232C 通訊接口
BCO	BCD 輸出接口 (sink type)
BSC	BCD 輸出接口 (source type)
DAC	D/A 轉換接口
ODN	DeviceNet 接口
PRF	PROFIBUS 接口
CCL	CC-Link 接口

其他選購件

品名
CAAC3P-P2	AC輸入電源線2m
CAAC3P-CEE7/7-P1.5	AC輸入電源線（250V耐壓）1.5m
CA4131	6芯電纜線一端帶JRC接頭 3m
CA4230	JRC－PRC 6芯轉換電纜 0.3m
CA4311	JRC－PRC 6芯轉換電纜4線式-6線式 1m（適用于520A） 1m
CN3P-2P	AC電源線用3P-2P變換接頭
CN10	傳感器接頭（JRC接頭）
CN34	RS-232C用D-Sub9p接頭
CN51	BCD輸出用接頭
CN52	FCN系列I/O接頭（帶罩）
CN57	FCN系列I/O接頭（帶斜罩）
CN71	CC-Link用接頭
CN82	RS-485接頭端子（3P）
CND01	DeviceNet用接頭
